При изготовлении корпусной мебели своими руками одной из проблем является качество спила ламинированного ДСП. Достичь хорошего качества без использования специального станка невозможно. Цена форматно-раскроечного станка достаточно высока, но принцип его работы на удивление прост. Возникает вопрос: а не сделать ли форматно-раскроечный станок своими руками? Приведенная ниже конструкция станка является достаточно универсальной, а её себестоимость составляет порядка 6-7 тысяч рублей. Расписывать тонкости устройства станка, наверно, не имеет смысла. Тот, кто интересуется данной темой и обладает руками и головой, сам его сконструирует и произведет нужную доработку или усовершенствование. Важен сам принцип. А он основывается на том, что всю работу по производству корпусной мебели может производить один человек, без помощника.
Именование «форматно-раскроечный» не совсем правильное. Это скорей форматно-обрезной станок. Лист ламинированного ДСП (именно для него предназначается этот станок) имеет достаточно большие размеры: его длина около 3,5 метра. Поэтому перед подачей в форматно-обрезной станок вначале необходимо подготовить заготовки. Заранее размечаете лист карандашом, но с припуском в 7-8 мм с каждой стороны будущей детали. Разрезка листа производится дисковой электропилой. Имея стопку заготовок, приступайте к работе на станке. Процесс чистовой обрезки можно посмотреть на видео в конце статьи.
Форматно-раскроечный станок изготовить своими руками, как уже было отмечено выше, не так и сложно. Достаточно иметь знакомого слесаря, несколько труб и электродвигателей. На данном станке используется два электродвигателя. Основной электродвигатель имеет мощность 3,5 кВт и 6000 оборотов на диске. Подрезной диск (снизу) приводится в движение двигателем в 800Вт. На диске также 6000 оборотов. Вся регулировка производится только верхним диском. Диаметры дисков одинаковы – по 250 мм. Валы взяты от старых сельхозмашин. Сам станок имеет длину порядка 280 см. Высота – 70 см. На фотографиях можно увидеть прижимной рычаг. Он оснащен резиновыми уплотнителями, которые не повредят ДСП.
Основа станка - это две цельнотянутые трубы (не витые). Форматно-раскроечный станок своими руками пришлось оборудовать вытяжкой. В принципе это необходимость, нежели желание. Фото, надеемся, раскроют весь принцип и конструкцию форматно-обрезного станка, который можно изготовить за неделю и работать на нем в любом гараже.
Форматно-раскроечные станки – это один из основных видов необходимого оборудования для изготовления мебели. Раскрой плит ДСП, ДВП и МДФ и других листовых материалов производится с помощью форматно-раскроечных станков.
Одно из основных свойств форматников – точность распила, так как этот параметр оказывает большое влияние на качество изготовляемой мебели.
Без форматно-раскроечного станка в мебельном производстве делать нечего, но не у всех есть возможность начать бизнес с покупки хорошего оборудования. И тут на помощь приходит бесценный опыт товарищей-мебельщиков, которые с удовольствием делятся своими наработками на форуме мебельщиков .
Рассмотрим изобретение пользователя DokaLe, это НЕ первый его форматник, потому в данном варианте учтен опыт предыдущей работы над станком. Станок обеспечивает достаточно высокую точность раскроя, 0.1 мм при прямолинейной обработке по длине 2750мм, что является отличным показателем для самодельного оборудования. Сам станок занимает места меньше чем «заводские» образцы, длина станка составляет 4,5 метра и умещается в гараже размерами от стены до стены 6м, в то время когда для размещения «заводского» станка необходимо порядка 7 м. что является причиной поиска помещений с более высокой арендной платой.

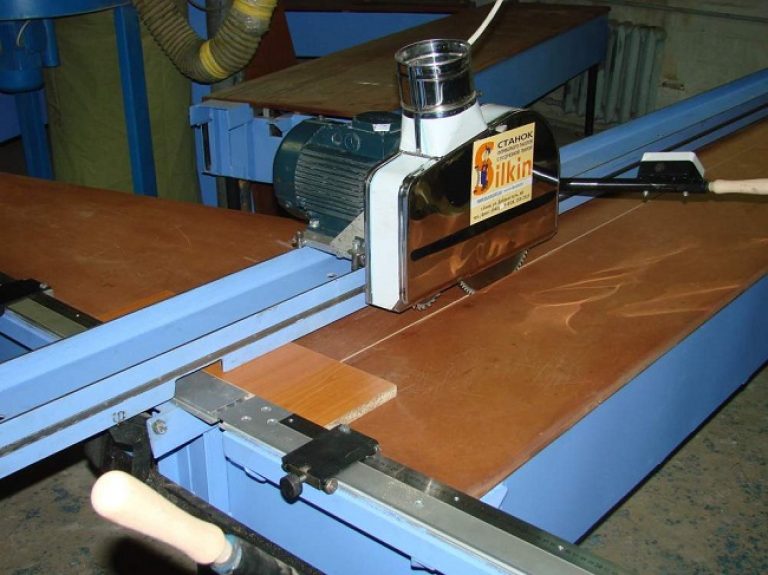

Пильный узел с коробом для сбора опилок. Обратите внимание, что диски крутятся «друг на друга».
Пульт управления.
Линейка, с ограничительным прижимом.
Прижимы.
Станина.
Посмотрите видео ролик о работе данного станка:
Перед тем как продолжить расссказ про данный станок, хочу показать, как выглядел предыдущий вариант. Он был очень прост в изготовлении и имеет низкую себестоимость. Проработал 10 лет.На станке стоят дешевые китайские диски АТАКА, но пилят они почти без сколов. Каретка перемещается с помощью 12 подшипниковых колес от болгарского накопителя на магнитных носителях. На каждый пильный диск был установлен отдельный двигатель.
Станина.
Перемещение каретки.
Вал с ременной передачей.
Итак, вернемся к новой модели. Станок позволяет обрабатывать детали с длиной пропила 2770мм, при длине стандартного листа 2750мм. Если необходимо распилить лист длиной 3500 мм. тогда потребуется его предварительно распилить на две части.
На станке предусмотрен расклинивающий нож, и это не случайно.
При обкатке нового станка отлетел обрезок (100х100мм) по ходу основной пилы. После экспериментов стало понятно, что обрезок подкидывает задним фронтом основной пилы и выкидывает вперед на подающего материал. (на видео есть момент без расклинивающего ножа и корпуса), после чего поставили нож. Это единственная его функция при данной конструкции станка.
Дело в том, что листы ЛДСП имеют внутреннее напряжение. Особенно это заметно на залежалых деталях или отсыревшем материале. Такой материал после пропила основным диском, начинает сжимать пропиленную щель. Если лист большой, то обратным ходом диска может поколоть лицевую сторону матераила. Если деталька маленькая, то ее может подбросить вверх. Поэтому расклинивающий нож необходим. Толщина ножа должна быть не меньше ширины диска, тоесть примерно 4 мм.
Рассмотрим более подробно из чего состоит станок и основные характеристики:
— двигатель основного вала – АИРЕ 80, 220В, 2800 об/мин, 2,2 кВт;
— двигатель подрезного узла – АИРЕ 71, 220В, 2800 об/мин, 1,1 кВт;
— ступенчатая скорость каретки обеспечивается двигателем постоянного напряжения 36В;
— редуктор червячный самый маленький из серии, 28-й, итальянского производства, оказался дешевле российского аналога почему-то.
На редукторе два шкива с двух сторон, каретка передвигается при помощи двух трехмиллиметровых тросиков в оплетке. На основном валу получаем скорость вращения 3500 об/мин, установлен клиновой ремень. Для подрезки получается более скоростной выход — 5800 об/мин, установлен поликлиновой ремень на 8 ручьев.
Основная пила имеет подъем 0-52мм, подрезная 0-4мм. Наклона пилы под углом нет. В качестве направляющих выступает калиброванный прут 25мм длиной 4,2 метра.
Каретка сделана из 30мм текстолита, размер 750х500мм. Все 8 роликов каретки каленые, по два подшипника в каждом. Стоят они парами под различными углами наклона, потому касание роликов с направляющей происходит в разных точках, это уменьшает износ направляющих, не дает накатывать канавку. С обеих сторон направляющей установлены конечные выключатели. На обратном ходу установлен дублирующий резервный конечник, на случай выхода из строя основного, а для индикации неисправности основного конечника установлена световая сигнализация.
Для цепи управления станком в силовой шкаф установили стабилизатор Ресанта 500Вт.
Столы изготовлены из МДФ толщиной 21мм и 32 (16+16)мм.
В качестве прижимов используются обычные мебельные газ-лифты на 5 килограмм.
Джойстик используется самодельный, трещетку взяли из автомобильного набора головок.
Везде использовались закрытые с обеих сторон малошумящие немецкие подшипники.
Габаритные размеры станка – 4500х2800мм.
Настройка станка производилась прибором (в быту называют цешкой) на замыкание с помощью двух натянутых струн. Настройка подрезки под основную пилу производилась с помощью прокладочных колец.
Процесс настройки происходит следующим образом.
Натягиваем два тросика 1мм сбоку и сверху. На направляющей устанавливается специальное приспособление с двумя пластинками, которые стоят в вертикальной и горизонтальной плоскости. Ее поверхности касаются с тросиком (на фото видно намеченные места касания). К тросикам подключен первый вывод «цешки», а к направляющей второй, установлен режим «ОМ». Направляющая и тросики изолированы (нет гальванической связки). Между верхним тросом и верхней пластинкой вставляем лист бумаги, внизу к профилю прикручивается струбцина (см. фото), у нее есть два болта. Настраиваем на касание с тросом (смотрим по прибору). После этого убираем бумагу и вставляем между боковым тросом и боковой пластиной (у автора штырь). С помощью болтов настраивается высота на замыкание (видно по прибору). Процедура повторяется отдельно с каждым узлом, в авторском варианте по 25 на каждой направляющей.
Ниже представлены рисунки каретки и валов, а также чертежи роликов и шарниров.
Также интерес представляет и оригинальная конструкция кабель-каналов из фанеры, за работой которых можно понаблюдать в видеоролике. Как видно, уложенные в них провода и шланги нигде не перегибаются и не придавливаются, что увеличивает износостойкость и продляет жизнь станку.
Направляющие, сделанные из стали повышенной прочности 40Х, калибруются в специальных цехах методом волочения (разг. Протаскивания) через отверстие определенного диаметра, такие предприятия есть в любом среднем городе.
Регулировка плоскости стола относительно направляющей осуществляется следующим образом:
К столу под углом 90° клеится упор.
Выравниваем стол параллельно ходу каретки (на глаз). Стол прикручиваем одним саморезом к основанию станка. Берем прямоугольный кусок ЛДСП 600х600 мм. Поочередно срезаем с каждого края по 3мм (при этом деталь вращается строго по часовой стрелке 4 раза). После этого пятый раз поворачиваем деталь по часовой стрелке и делаем срез 15мм, берем этот отрезок, ставим на ребро и ломаем посередине. Полученные две части складываем вместе.
Если куски не совпали – начинаем двигать столешню в нужную сторону и повторяем процедуру с пилением ламината до получения идеального результата – точного совпадения высоты двух частей. Когда нужный результат достигнут – прикручиваем намертво столешню.
При работе со станком следует учесть следующие моменты:
Если не отвести каретку назад и положить деталь на стол – каретка будет возвращаться в автоматическом режиме не зависимо от того держит ли рабочий джойстик или нет. При этом она врежется в деталь рассекателем, если рабочий не успеет нажать красную кнопку аварийной остановки. Ничего страшного не произойдет, максимум испортится деталь, но в принципе при небольшой доработке эта проблема решаема.
Если нужно отпилить угол с детали немного неудобно целиться, но это легко решается установкой лазерной полосы там где движется пила.
Максимальная длина детали которую можно прогнать 2800мм, это следует учитывать.
А так получается очень надежный, удобный и компактный форматный станок для небольшого производства. Сейчас один из пользователей, dabasov, успешно повторяет опыт автора и собирает такой же аппарат для своего строящегося цеха.
Наблюдать за темой можно на форуме.
Не забудьте поблагадарить автора концепта, за предоставленную информацию. Отдельное спасибо пользователю DokaLe от «Блога интересных идей».
Перед множеством потребителей сегодня встает вопрос о том, какое оборудование лучше использовать для изготовления корпусной мебели. Опираясь на мнение специалистов, можно сделать вывод, что в качестве отличного приобретения может выступить форматно-раскроечный станок, который еще называется круглопильным форматным или круглопильным с кареткой. Если вы тоже решили, что вам такой агрегат необходим, то собрать его можно самостоятельно.
Форматно-раскроечные станки имеют в составе следующие элементы:
- станину;
- подвижный дополнительный стол;
- рабочий неподвижный стол;
- каретку;
- опорную раму;
- сепаратор;
- тележку;
- линейку;
- пильный узел.
Последний состоит из направляющих и двух пильных дисков.
Назначение
Форматно-раскроечный станок используется для продольного и поперечного раскроя под определенным углом. Применять данное оборудование можно для работы со щитовыми заготовками, для удаления свесов после облицовывания, с целью раскроя полноформатных плит на отдельные элементы. Сегодня форматно-раскроечный станок нашел свое широкое распространение в производстве корпусной мебели. С его помощью можно изготавливать продукцию высокого качества.
Функцией данных устройств выступает возможность придания базовых параметров деталям для проведения последующей обработки. Такие станки могут использоваться для пакетного или поштучного раскроя. Самодельные или заводские модели способны работать с разными материалами:
- фанера;
- древесина;
- композиционные листовые материалы;
- ламинированные бумажные полотна;
- пленочные материалы;
- меламин;
- шпон.
Оборудование применяется для материала, который обладает точными геометрическими размерами.
Технология изготовления станка: подготовка инструментов
Форматно-раскроечный станок вы вполне можете выполнить самостоятельно. Принцип его работы достаточно прост, однако заводские модели имеют внушительную стоимость. Для проведения работ следует подготовить:
- швеллеры металлические;
- трубы;
- металлические уголки;
- электрические двигатели;
- валы от сельскохозяйственной техники;
- подрезной и пильный диск;
- крепежные детали;
- сварочный аппарат;
- инструменты для работы по металлу.
Работа над заготовками
Если вы решили выполнить форматно-раскроечный станок, то на первом этапе следует изготовить стальную станину, для которой нужно использовать металлические швеллеры. Размеры заготовок для основания будут следующими: ширина - 2500 мм, длина - в пределах от 6500 до 6700 мм, высота - от 800 до 1100 мм. Следующим шагом будет конструирование напольной и основной направляющих. Их крепление следует осуществлять на станине.
Для направляющих применяется труба, размеры которой будут равны 60х5х6500 мм. Изготавливая форматно-раскроечный станок своими руками, следует выполнить подвижный рабочий стол, который будет перемещаться по направляющим. Это позволит обеспечивать подачу листа во время раскроя. Мастеру следует предусмотреть длину линии раскроя, которая будет составлять предел от 3000 до 3200 мм. При необходимости этот параметр может быть уменьшен или увеличен, для этого длина направляющих изменяется.
Проведение сборки
Когда выполняется вертикальный форматно-раскроечный станок, на него следует навесить две пилы, одна из них будет основной, тогда как другая - подрезной. Эти элементы должны располагаться на пильном блоке и вращаться друг навстречу другу. Движение будет обеспечиваться асинхронными двигателями. Важно предусмотреть возможность наклона блока под углом 45 °. Пильный блок для этого снабжается поворотным механизмом.
Неплохое место, где можно достаточно недорого приобрести форматно-раскроечный станок - «Авито» (сайт объявлений). Однако если вы хотите сэкономить выполнить данное оборудование самостоятельно, то следует правильно подойти к выбору двигателя. От этого элемента будет зависеть эффективность движения пилы. Именно поэтому мотор должен обладать мощностью от 2,9 кВт.
Двигатель станет вращать основную пилу со скоростью от 5000 оборотов за минуту, а вот что касается подрезной пилы, то она будет вращаться со скоростью в 8000 оборотов. Пильные диски тоже должны присутствовать в конструкции, их диаметр составит 250 мм, что обеспечит возможность обрезки листов и раскроя древесностружечных ламинированных плит.
Безопасность использования
Для того чтобы использование станка было безопасным для здоровья, следует предусмотреть вытяжную вентиляцию, чтобы частицы пыли от древесины не воспламенились от маленькой искры, которая возникает при работе двигателя.
Как только изготовление станка будет завершено, можно начинать обрабатывать материал. По той причине, что листы обычно обладают большими размерами, перед установкой полотна в механизм необходимо осуществить разметку в тех местах, где будут проделаны разрезы. Размер заготовки должен быть больше примерно на 8 мм с каждой стороны. Как только небольшая стопка будет готова, можно начинать раскрой.
Форматно-раскроечный станок Filato обойдется потребителю в 230 000 руб. Если вы не располагаете такой суммой, то можно выполнить оборудование самостоятельно. Для этого следует изготовить основную опорную раму, на которую укладывается полотно. На нее пойдут металлические уголки, которые иногда заменяются профилем. На раму укладывается полотно с пропилом для дисков. Поверхность полотна должна быть гладкой, чтобы обеспечить скольжение заготовок. На следующем этапе можно приступать к изготовлению каретки из ДСП или любого другого подобного материала. С ее помощью можно будет зафиксировать пилы и перемещать их по направляющим. Листы между собой соединяются в четырех углах конусным валом, расстояние должно быть таким, чтобы вал смог передвигаться по направляющим.
Довольно часто мастера перед изготовлением описываемых устройств просматривают форматно-раскроечные станки, 3200 - это значение, которое указывает на длину роликовой каретки. Такими параметрами обладает оборудование WoodTec, которое стоит $4500. Весит устройство 900 кг, а также имеет большой защитный колпак на кронштейне. Основной упор дополнен механизмом постройки, которая обеспечивает точность пиления и скорость при настройке. Если подобная цена вас не устраивает, то вы можете заняться изготовлением такого агрегата самостоятельно.
На следующем этапе в верхней части каретки устанавливается автомат пуска пилорамы. Первая и вторая пила должны быть зафиксированы под кареткой. Диски при этом будут располагаться фронтально. Их закрывают экраном, для чего можно использовать любой прозрачный материал.
Для направляющих потребуется две трубы большого диаметра. Их соединяют металлической полосой, поверхность при этом должна получиться гладкой и не иметь дефектов. На краю стеллажа будет находиться упор. По высоте он должен выдерживать лист или деталь. Рядом располагается металлическая линейка, нулевой уровень которой должен находиться в точке распила полотна. Это позволит определить размер на листе.
Перпендикулярно к упору нужно разместить прижимной механизм. Его выполняют из металлического профиля и фиксируют болтами. К верхней части экрана каретки крепится гофра, другой конец можно будет подвести к вентиляционному люку. Как только под вытяжкой будет установлен автомат пуска, станок можно приводить в действие и выполнять раскроечные работы. Перед включением оборудования необходимо подключить вытяжку, что позволит соблюдать чистоту в помещении.
Заключение
Пилы для форматно-раскроечных станков понадобятся вам, если вы планируете выполнять оборудование самостоятельно. Например, дисковая пила с параметрами 300х3,2/2,2х30 обойдется потребителю в 4800 руб. А вот за отрезную пилу 120х2,8/3,6х20 нужно будет заплатить 2800 руб. Дисковая пила от производителя FREUD с параметрами 300х3/2х30 будет стоить 3400 руб.
Форматно-раскроечный станок – это основной вид оборудования, который применяют при изготовлении мебели.
Станки осуществляют раскрой ДСП, ЛДСП, МДФ и ДВП. Основное их свойство – точность распила, от которого зависит качество готовой мебели и создание скошенной кромки.
1 Принцип работы оборудования
Оборудование для работы с древесиной:
- раскроечный станок;
- фрезер для обработки кромки;
- устройство для ламинирования ЛДСП;
- сверлильный станок.
Конструкция станка отвечает за его функциональность – как эффективно будет происходить процесс распиловки. Основные составляющие:
- Станина. Это основа на которой фиксируют все механизмы. Чем устойчивее основание, тем точнее будет разрез. Тяжелые станины исключают любые вибрации и колебания – это залог точного распила.
- Пильный узел (состоит из двух дисков). Подрезной диск небольшого диаметра находится спереди узла и выполняет предварительное подпиливание заготовки. Второй диск предназначен для полной распиловки материала.
- Рабочие столы. На первом неподвижном столе располагается узел. Второй форматный стол, является подвижным, осуществляет подачу материала на диск. Третий стол поддерживает отрезные части и выступает в качестве дополнительной опоры для детали.
- Каретка. Это механизм станка, который позволяет форматному столу передвигаться. Лучше будет использовать алюминиевую каретку. Ее небольшой вес позволит передвигать стол без лишних усилий.
- Упоры и линейки. Элементы расположены на столах и размещают заготовку ДСП в необходимое положение.
Принцип работы станка: для распила ДСП, заготовка устанавливается на левом неподвижном столу до регулируемого упора и отмеряют необходимую длину. Затем приводят в работу пильный узел. Когда диск достиг необходимых оборотов, стол продвигают вперед. Таким образом, заготовка подается на диск, где отпиливается нужный кусок.
Основные настройки станка:
- положение заготовки;
- глубина разреза;
- угол распила.
1.1 Разновидности и особенности станков
Три группы оборудования:
- Легкое. Простой по конструкции и доступный по стоимости станок. У него отсутствуют некоторые дополнительные опции (специальные прижимы, дополнительные упоры и т.д.), и имеет небольшой размер. Устройство рассчитано на нагрузку до 5 часов. Подойдет для мелкосерийного производства.
- Среднее. Стандартное устройство, предназначено для эксплуатации 8-10 часов. Имеет все необходимые элементы (столы, дополнительные опоры, линейки и упоры). Предназначено для применения на производстве.
- Тяжелое. Промышленная модель, которая оснащена новыми технологиями и обладает самой прочной конструкцией. Возможно использование на протяжении 16-20 часов. Это отличный вариант для крупных предприятий.
Дополнительные опции:
- патрубок, который отводит стружку и опилки и подключает систему пылеудаления;
- струбцины для надежного размещения ДСП на столе;
- поворотная линейка и угловые упоры отвечают за осуществление распила под необходимым углом и без разметки;
- рама с упорной ногой чтобы обрабатывать длинные заготовки;
- шариковые и роликовые каретки.
Для выполнения фигурных деталей и пазов используют кромочный станок.
Кромочный фрезер (триммер) применяют:
- для снятия фаски;
- для округления или создания сложного профиля края;
- для формирования желобков вдоль кромки;
- для подгонки шпона;
- для создания рисунка.
Кромочный фрезер можно принять за менее функциональный вариант вертикального фрезера. Но триммер имеет свои достоинства.
Кромочный, он же окантовочный фрезер имеет небольшую мощность (450-720Вт). Компактность и небольшой вес позволяют маневрировать инструментом без особых усилий.
Для ламинирования ДСП применяют специальную сушильную машину.
Во время производства важно равномерно распределить нагрузку, чтобы повысить износостойкость готовой плиты.
Бумагу изготавливают в пропиточных машинах. В этих устройствах проходит процесс ламинирования. Готовую бумагу обрабатывают смолой и получают декоративную пленку, которая под воздействием пресса становится пластикоподобной и подходит для ламинирования своими руками.
Во время ламинирования заготовленную плиту намертво соединяют с бумагой.
Сверлильные станки используют для создания отверстий.
Виды станков:
- горизонтально-сверлильные;
- вертикально-сверлильные;
- одношпиндельные;
- многошпиндельные.
Сверлильно-пазовальный станок. Оснащен шпинделем с патроном, куда вставляют сверло с кареткой. Рукоятка позволяет перемещать шпиндель по оси сверла, а каретка двигается в поперечном направлении. С помощью этого станка можно сверлить продольные пазы. Это возможно благодаря тому, что пазовое сверло имеет боковые кромки.
Для сверления отверстия заготовка крепится на столе с помощью прижима. После фиксации, сверло со шпинделем надвигают на ДСП.
Сверло по дереву (от 10 мм) для дрели должно иметь шестигранный хвостовик, чтобы избежать поворачиваний. Чем тоньше сверло, тем оно будет короче, иначе даже небольшое нажатие может его сломать. 10-ти миллиметровое сверло может иметь длину до 45 см, тогда как 12-ти миллиметровое сверло уже будет 60 см.
Сверло Форстнера пользуется особой популярностью в создании мебели. Оно позволяет сверлить глухие отверстия с плоскими, ровными и гладкими донышками.
2 Форматно-раскроечные станки для обработки ДСП: обзор моделей
Итальянская компания ITALMAC (Omnia-3200BR). На любой раскроечный станок дается один год гарантии. Модель среднего классам может работать 8-10 часов. Отлично подходит для производства мебели. Наличие дополнительных столов и регулировка скорости пилы сделали этот станок универсальным. Подходит для распиловки разного размера ДСП.
Болгарская компания Brassa. Раскроечные устройства подходят для эксплуатации на протяжении целой рабочей смены.
Brassa S315 – предназначен для крупногабаритных заготовок. Идеальный вариант для распила паркета, ДСП, МДФ. Станок оснащен дополнительной металлической опорой, что позволяет обрабатывать крупногабаритные и тяжелые заготовки.
Американская компания HighPoint. Все устройства имеют дополнительные опции и приспособления.
HighPoint STS3200. Представитель «бизнес-класса», предназначен для полной рабочей смены. Устройство позволяет регулировать скорость вращения пильного диска. Благодаря этой функции можно обрабатывать материалы различной твердости. Дается гарантия на каретку (3 года) и на пильный узел (2 года).
Чешская компания PROMA. Гарантия на продукцию 3 года. Тщательная проверка комплектации и работоспособности станков.
PROMA PKS-315F. Оснащен долговечными направляющими, которые выполнены из хромированной стали. На угловом упоре находится градусная шкала, что позволяет производить распилку без предварительной разметки.
2.1 Форматно-раскроечный станок JET — JTSS-3200 (видео)
2.2 Раскроечный станок своими руками
Основной рабочий компонент – это блок рез. В его состав входят два пильных диска, электродвигатель и раструб (подключение к стружкопылесосу). Комплектация станков своими руками предполагает использование заводской модели блока (самодельное оборудование может иметь проблемы в работе).
Компоненты для форматно-раскроечного станка своими руками:
- станина – трубчатая конструкция с регулировочными ножами;
- рабочий стол должен иметь идеально ровную поверхность, без наличия дефектов;
- прижимы;
- каретка (при изготовлении используют двутавровую балку или две трубы круглого сечения);
- защитные кожухи.
Необходимые инструменты:
- сварочный аппарат;
- болгарка;
- электродрель;
- измерительное устройство.
Для начала необходимо изготовить станину (используем трубы с квадратным или круглым сечением).
Обрезаем их согласно схеме и прикрепляем друг к другу струбциной. Затем приступаем к сварке. Чтобы конструкция было более жесткой можно установить профили между ножками станины.
Этапы изготовления станка своими руками:
- Подвижная каретка. Устанавливаем направляющие. Можно использовать балку или две трубы с круглым сечением. Конструкция каретки должна быть снабжена роликами для плавного передвижения.
- Рабочий стол. В основе – стальной лист 3 мм. Рабочую поверхность делаем из листа ДСП.
- Прижимы – рычажные механизмы с относительно большой площадью.
В конце сборки режущий блок подключаем к стружкоотсосу.
В данном материале мы затронем такой злободневный для мастеров-гаражников, занимающихся мебелью из ЛДСП, вопрос как раскрой ЛДСП без сколов. На самом деле, вопрос достаточно злободневен, ведь профессиональное оборудование (форматно-раскроечный станок) на котором производится раскрой в мебельных цехах, стоит около миллиона рублей, что не всем по карману, да и площадь для его размещения должна быть чуть больше, чем стандартные 18 кв. метров. Особенностью таких станков является наличие двух пильных дисков (первый маленький подрезной и второй основной, следующий точно за ним). Чем же можно заменить такой станок в условиях любительской мастерской?
Наиболее оптимальной, на мой взгляд, заменой является погружная циркулярная пила в комплекте с направляющей шиной. Вот о ней мы сегодня и поговорим.
Лично я пользуюсь погружной пилой Elitech – это отечественная бюджетная модель, которая, несмотря на простоту, позволяет добиваться неплохих результатов.
Профессиональные модели (например, пилы Festool, пилят еще лучше, но и стоят в 5 раз больше).
Итак, чем же погружная циркулярная пила отличается от обычной? Во-первых – своей подпружиненной рабочей частью с ограничителем глубины. За счет этого очень легко выставлять и изменять глубину реза, вдобавок «голова» возвращается в исходное положение самостоятельно при отсутствии нажима оператора. Во-вторых – это обязательные пазы на подошве для интеграции с направляющей шиной. В-третьих – жесткая конструкция, исключающая люфты (рез проходит строго по одному месту).
Сама шина оснащается противоскольной лентой (как правило, это лента из жесткой резины - черная полоса справа)
Лента прижимает ламинат, не давая его кусочкам отрываться в местах выхода зубьев пильного диска. Так же шина имеет пазы для фиксации на заготовки струбцинами и ленты для более легкого скольжения (красные полоски).
Кстати, пила Festool оснащена противоскольными вкладышами и с противоположной от шины стороны, что делает рез чистым с обеих сторон от диска.
Сам шина жестко крепится на заготовке и не сдвигается. Фиксация осуществляется специальными струбцинами (их форма несколько отличается от стандартных F-образных. Цена, кстати, тоже).
Все эти особенности позволяют пилить в «два прохода». Первый – не глубокий срезает верхний слой ламината. Второй – сквозной пилит на всю глубину. При этом в месте выхода зуба из заготовки материала уже нет, поэтому и вырывать нечего, соответственно, сколы не образуются. Все это в теории. Рассмотрим, как это все осуществляется на практике.
Разметка вполне традиционна. С помощью рулетки отмечаем точки начала и конца реза (можно воспользоваться столярным угольником).
Проводим разметочную линию, соединив данные риски.
По линии выставляем направляющую шину, чтобы край противоскольной ленты совмещался с разметкой.
Обратите внимание, что шина лежит на детали, которая должна остаться (на ней сколов не будет – поможет лента на шине). На сводобновисящем куске они возможны из-за отсутствия вкладыша на самой пиле.
Можно, конечно, пилить, уложив лист ЛДСП на верстак, но при этом повреждается поверхность верстака и надо использовать сменные столешницы (я так не делаю, хотя с большими кусками это может быть единственно верной методой).
Шина крепится на заготовке парой F-образных струбцин, заведенных в специальные пазы на шине.
Берем в руки пилу и на регуляторе глубины выставляем 11-12 мм, что соответствует 5-6 мм глубины реза (сама шина «съедает» около 5 мм).
Ставим пилу на шину, совмещая пазы на подошве с выступами на шине.
Проводим первый неглубокий рез. На фото видно, что небольшое количество сколов на неприкрытой лентой части заготовки имеется.
И еще одно фото с другого ракурса.
И крупный план
Меняем глубину на 35-40 мм и делаем второй сквозной рез, не меняя положения шины.
Сняв шину, мы видим достаточно аккуратный пропил, который не требует дополнительной обработки.
Отдельно сфотографировал деталь после удаления шины сверху
И с нижней стороны.
Кстати, снизу рез традиционно более «чистый» ведь в этом месте зубья диска лишь врезаются в материал, вырывают его они на выходе.
Еще отмечу один немаловажный факт. Работать следует острыми дисками. Диск, использованный в данном уроке, уже прилично «подустал» и требует правки. Думаю, что с нулевым диском, сколов бы не был вовсе.
Кроме остроты зубьев, на качество реза сильно влияет и сам раскраиваемый материал. Есть более колкие покрытия и более прочные покрытия. В данном примере использовались плиты 16 мм ЛДСП Lamarty – одни из лучших отечественных плит. ЛДСП Egger или Кроношпан значительно больше подвержены скалыванию, и такого результата у меня бы с этим диском, скорее всего, не получилось.
Все эти моменты приходят с опытом, дело за малым – развестись на покупку данного девайса.
В принципе, можно кроить в «два прохода» и обычными циркулярками с самодельными направляющими шинами, главное, чтобы подошва не болталась, но делать это менее удобно, чем погружными пилами, в первую очередь из-за неудобства перестановки глубины пиления.
